پورتفولیو طراحی و معماری مرکز رادیولوژی

پورتفولیو طراحی مرکز رادیولوژی

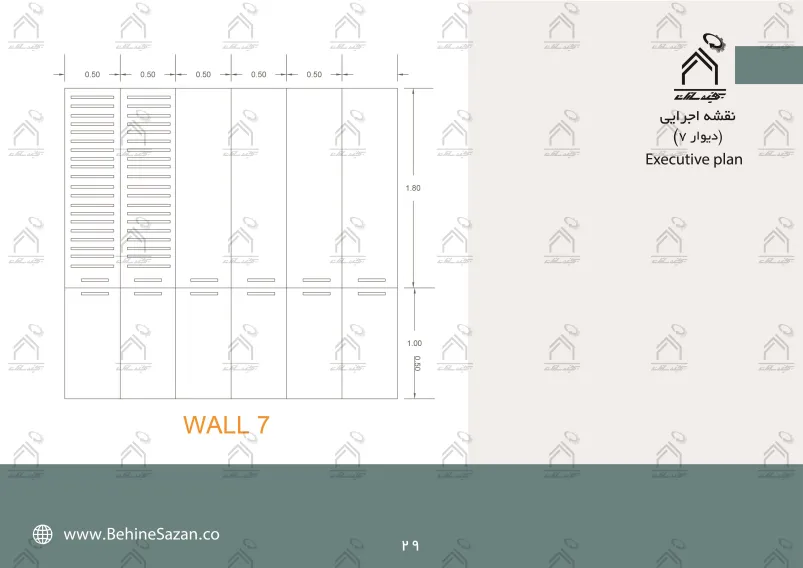

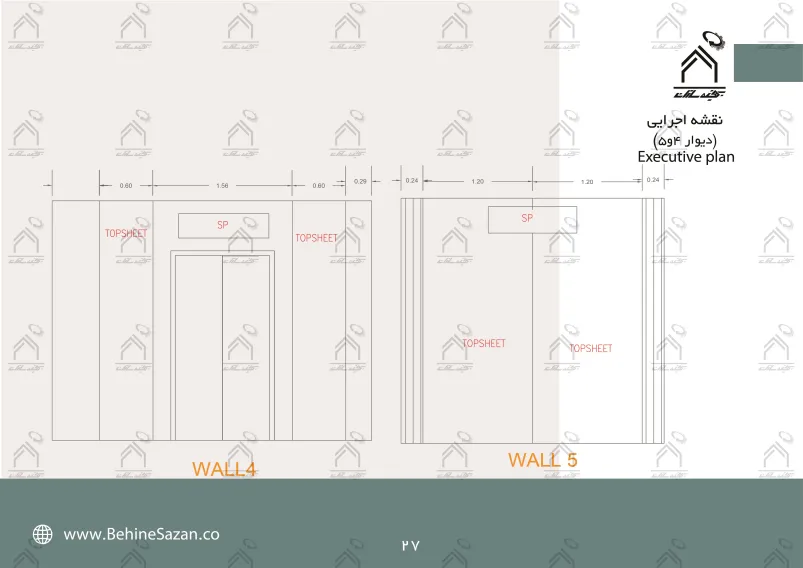

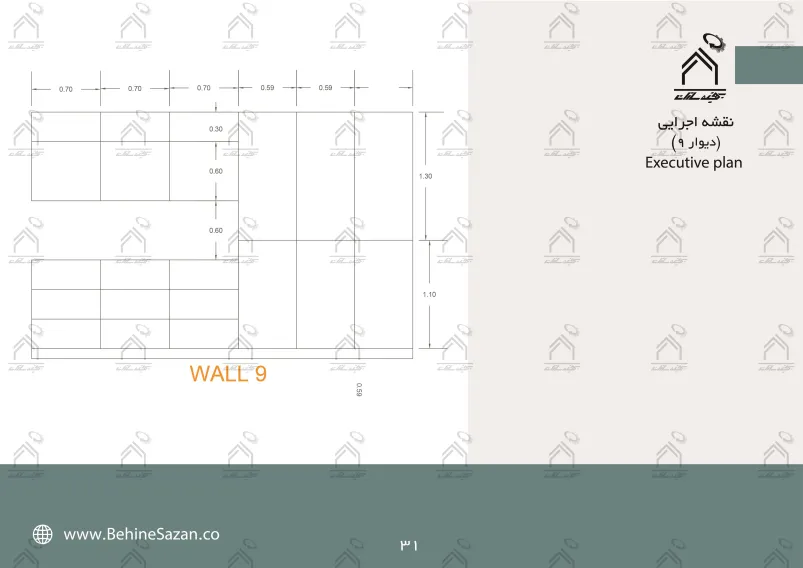

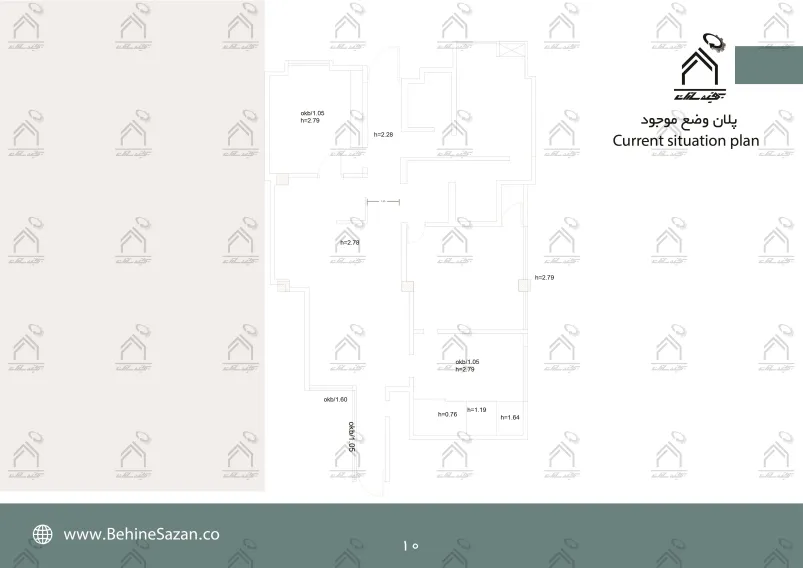

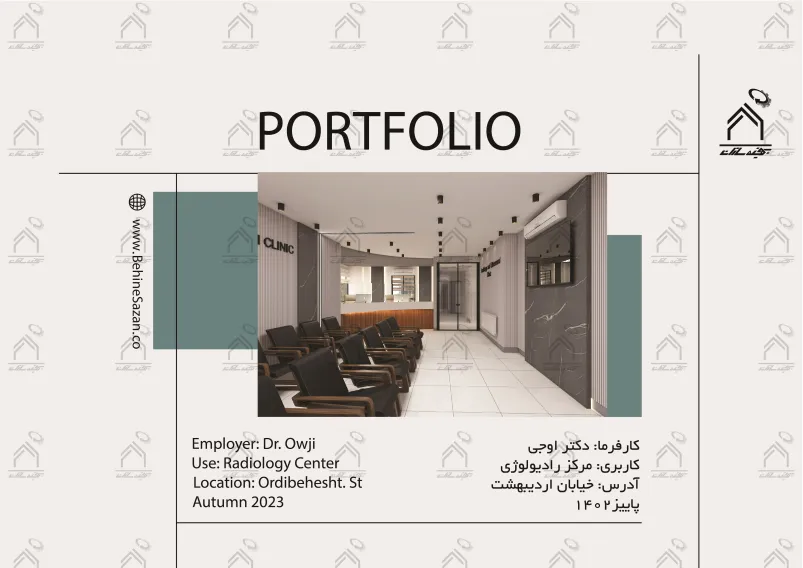

مراکز رادیولوژی به عنوان "کلینیک تصویربرداری" یا "مرکز تصویربرداری پزشکی" نیز شناخته می‌شود. این مکان‌ها برای تهیه انواع تصاویر پزشکی اشعه‌ای مانند، سونوگرافی، توموگرافی برای تشخیص بیماری ها  (CT scan) رزونانس مغناطیسی(MRI)انجام میدهند. و عمدتاً به پزشکان تخصصی رادیولوژی و تصویربرداران تجهیز شده‌اند و نقش اساسی در ارائه خدمات تشخیصی و تصویری در علوم پزشکی دارند .در این پروژه کارفرما تقاضای بازسازی و طراحی مجدد برای مرکز کنونی خود را داشتند که در ابتدا نقشه ی دوبعدی تهیه و پس از تایید طرح های سه بعدی تهیه شد..

برای ایجاد یک فضای فعال و الهام بخش با توجه به نیازهای رادیولوژی و ارزش های معماری در این طرح میتوان کانسپت را براساس مدرنیته با رعایت موارد زیر اجرا کرد:

• فراهم کردن فضاهای آرام بخش برای بیماران با استفاده از نور طبیعی، دکوراسیون مدرن و الهام‌بخش
• ادغام تجهیزات رادیولوژی پیشرفته به طور محوری در طراحی فضا برای اطمینان از بهترین شرایط برای انجام تست‌ها
• ایجاد فضاهایی برای نگهداری تجهیزات با دقت بالا و مراقبت از آن‌ها
• طراحی فضاهای خصوصی با توجه به حفظ حریم خصوصی بیماران
• ایجاد فضاهای کاری باز و هماهنگ با مفهوم مدرن به منظور افزایش هماهنگی و ارتباط مابین کارکنان
• استفاده از مواد دوستدار محیط زیست و تکنولوژی‌های پایدار برای کاهش اثرات محیطی
• ایجاد سیستم‌های مدیریت انرژی و پسماند به منظور حفظ محیط زیست
• طراحی مسیرها و ورودی‌ها به نحوی که امنیت فیزیکی بهینه‌سازی شود

پورتفولیو طراحی داخلی مرکز رادیولوژی

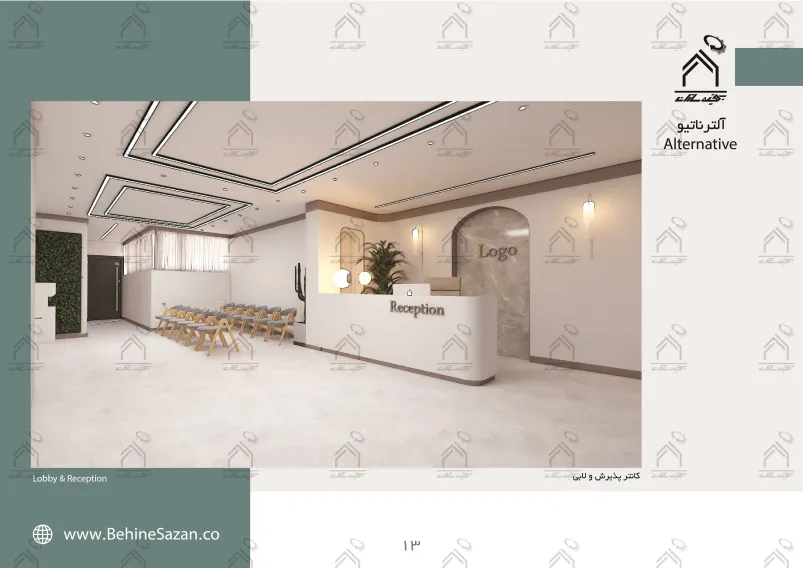

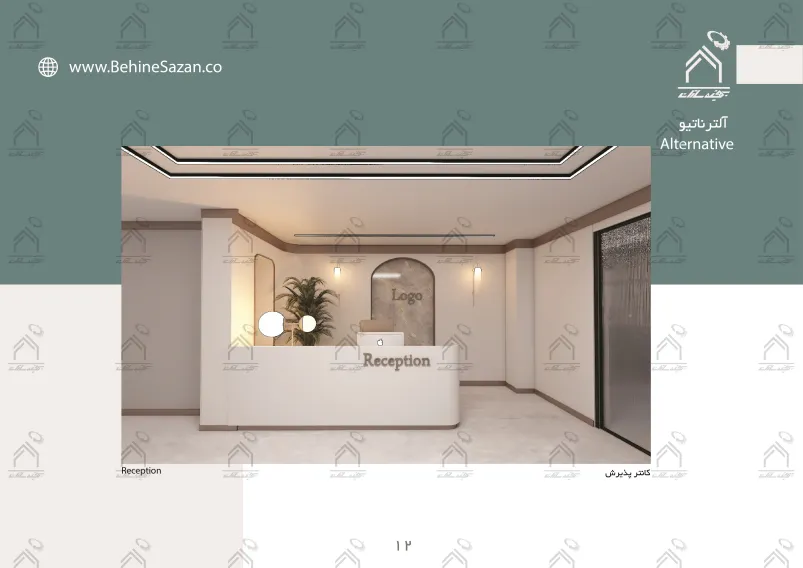

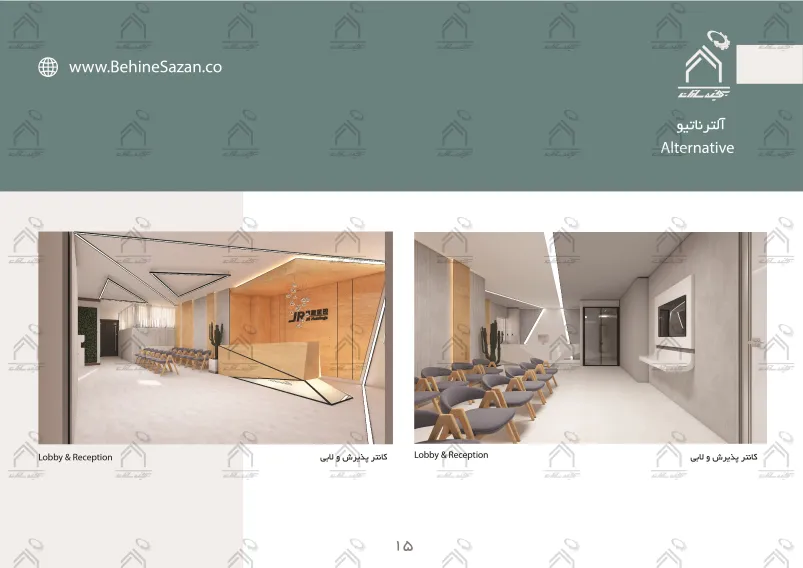

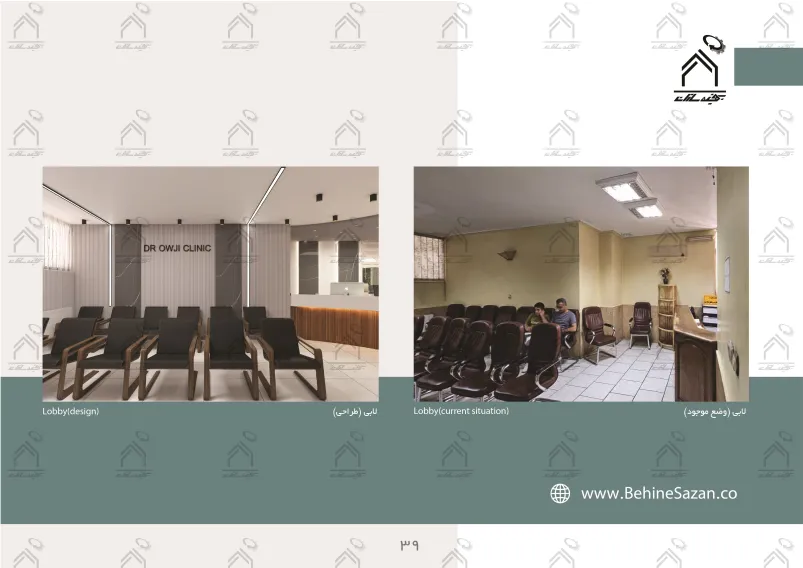

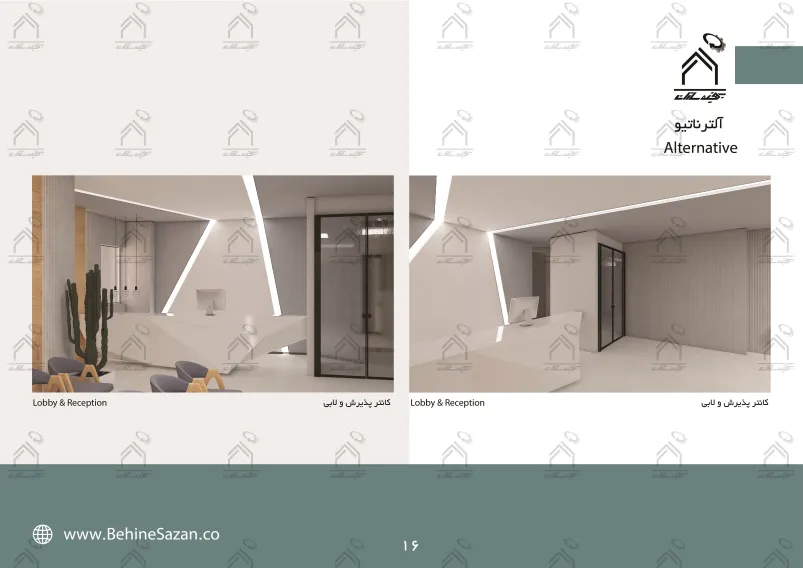

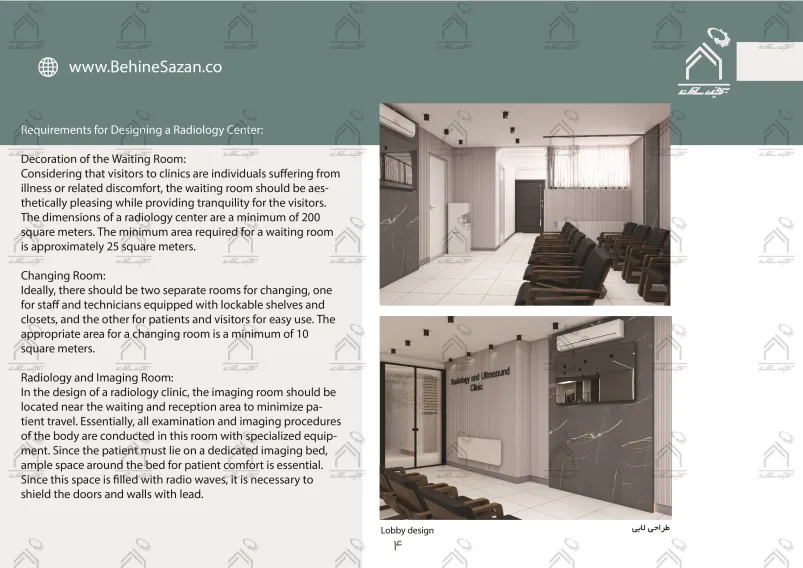

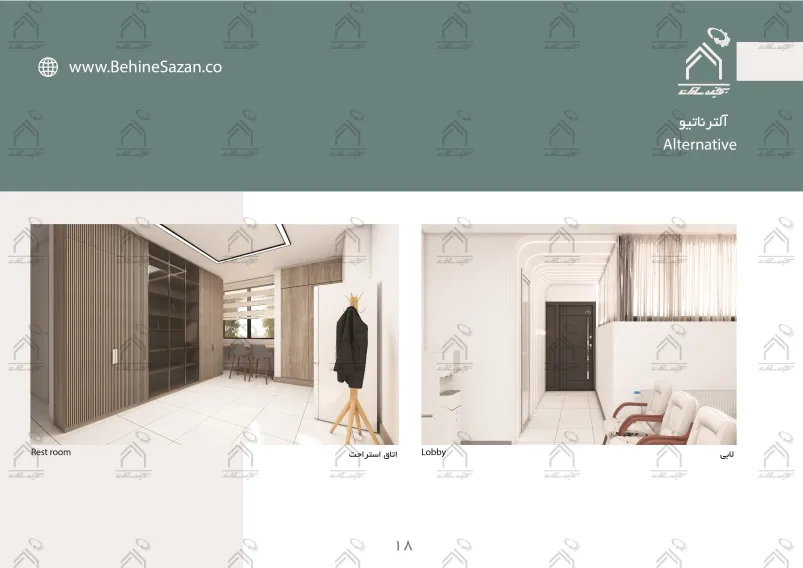

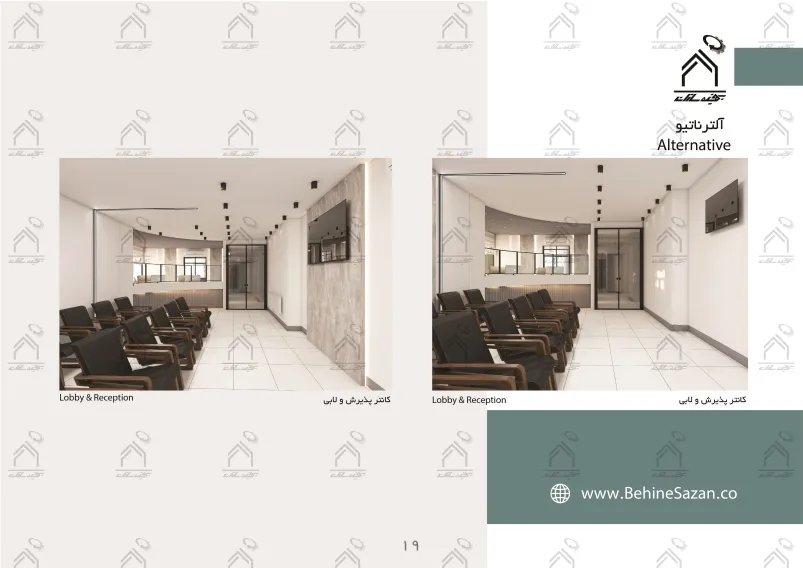

پورتفولیو دکوراسیون اتاق انتظار رادیولوژی

با توجه به این موضوع که مراجعه کنندگان به کلینیک ها افرادی هستند که از بیماری یا دردی ناشی از آن رنج می‌برند، اتاق انتظار باید به گونه ای باشد که در کنار ظاهری زیبا دارای آرامش برای مراجعه کننده هم باشد.

ابعاد و متراژ یک مرکز تصویربرداری حداقل ۲۰۰ متر مربع می‌باشد. حداقل متراژی هم که برای یک سالن انتظار باید در نظر گرفت حدود ۲۵ متر مربع است.

پورتفولیو اتاق تعویض لباس رادیولوژی

در بهترین حالت برای تعویض لباس می‌شود از دو اتاق مجزا استفاده کرد که یکی برای پرسنل و کادر تکنسین ها شامل قفسه و کمد های قفل دار است و دیگری برای بیماران و افراد مراجعه کننده تا بتوانند به راحتی از فضای آن استفاده کنند. متراژ مناسب برای اتاق رختکن یا تعویض لباس حداقل ۱۰ متر مربع میباشد.

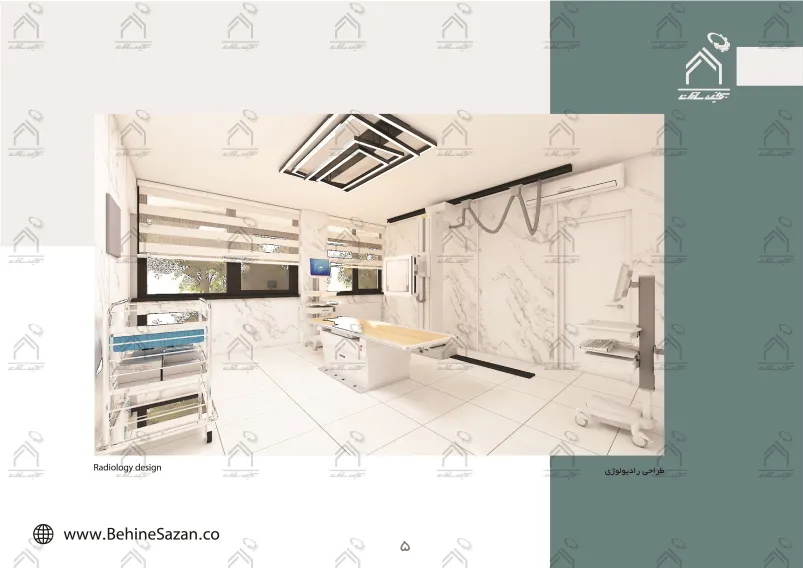

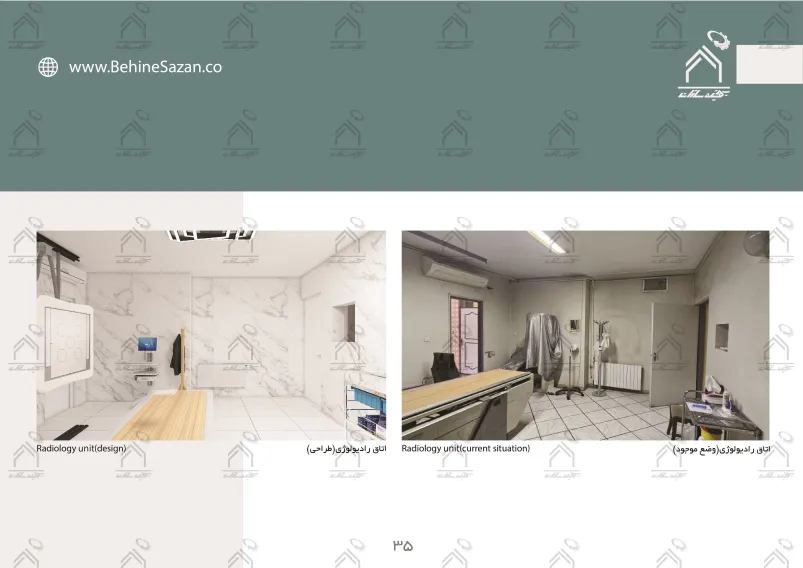

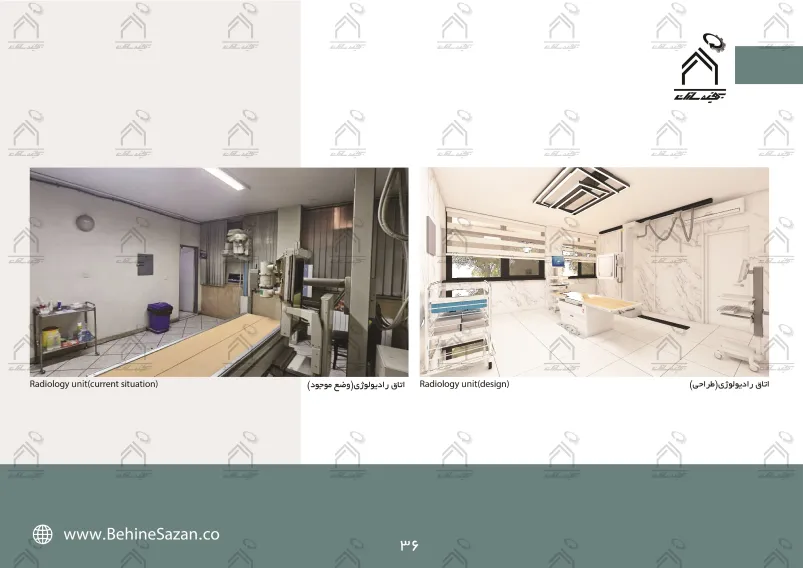

پورتفولیو اتاق رادیولوژی و تصویربرداری رادیولوژی

در طراحی کلینیک رادیولوژی، اتاق تصویربرداری باید در نزدیکی و مجاورت محل انتظار و پذیرش بیماران باشد تا بیمار مسافت زیادی را طی نکند. در اصل تمام مراحل معاینه و عکسبرداری از اندام های بدن در این اتاق و با دستگاه های مخصوص صورت می‌گیرد. چون بیمار باید بر روی تخت مخصوص تصویربرداری باشد، فضای خالی اطراف تخت برای راحتی بیمار بسیار مهم است. از آنجا که این فضا مملوء از امواج رادیویی است لازم است درها و دیوارها را سرب کوبی شود.

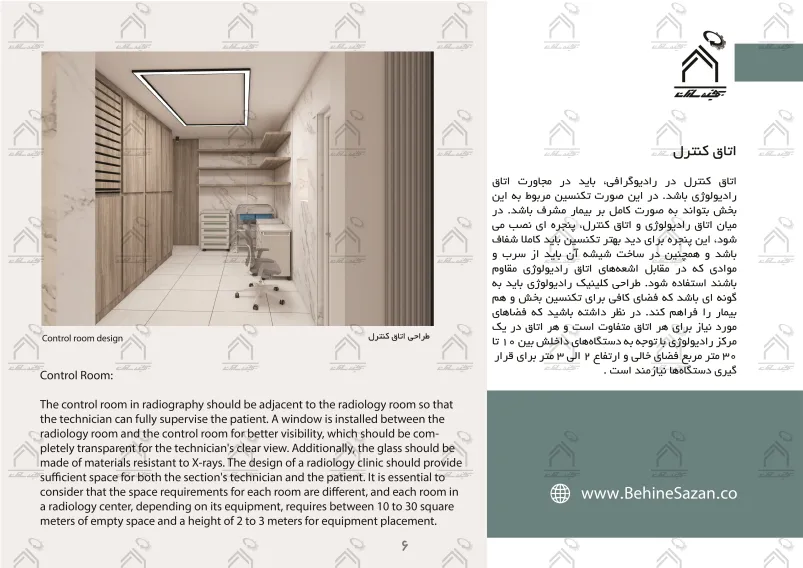

پورتفولیو اتاق کنترل رادیولوژی

اتاق کنترل در رادیوگرافی، باید در مجاورت اتاق رادیولوژی باشد. در این صورت تکنسین مربوط به این بخش بتواند به صورت کامل بر بیمار مشرف باشد. در میان اتاق رادیولوژی و اتاق کنترل، پنجره ای نصب می‌شود، این پنجره برای دید بهتر تکنسین باید کاملا شفاف باشد و همچنین در ساخت شیشه آن باید از سرب و موادی که در مقابل اشعه‌های اتاق رادیولوژی مقاوم باشند استفاده شود. طراحی کلینیک رادیولوژی باید به گونه ای باشد که فضای کافی برای تکنسین بخش و هم بیمار را فراهم کند. در نظر داشته باشید که فضاهای مورد نیاز برای هر اتاق متفاوت است و هر اتاق در یک مرکز رادیولوژی با توجه به دستگاه‌های داخلش بین ۱۰ تا ۳۰ متر مربع فضای خالی و ارتفاع ۲ الی ۳ متر برای قرار گیری دستگاه‌ها نیازمند است

بهترین پورتفولیو طراحی رادیولوژی

1)    محل قرارگیری اتاق کنترل، باید به گونه ای باشد که تکنسین بتواند بیمار را در زمان تصویر برداری مشاهده کند.

2)    اتاق کنترل باید بتواند بیمار را چه در زمانی که میز در حالت عمودی است و چه زمانی که میز در حالت افقی است مشاهده کند.

3)    بیشترین فضا در یک مطب رادیولوژی برای نگهداری تجهیزات و لوازم استفاده میشود.

4)    رعایت پارتیشن بندی اهمیت بالایی دارد.

5)    اتاق کنترل رادیولوژی باید بدون درب باشد.

6)    پارتیشن ها و درب های مورد استفاده در بخش رادیولوژی باید ضد تابش اشعه ایکس باشد

Radiology Center Design Portfolio

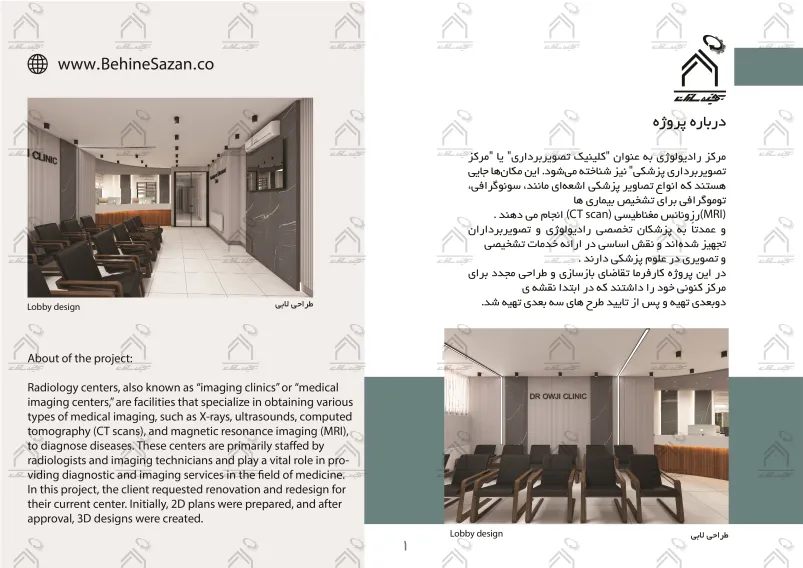

Radiology centers, also known as “imaging clinics” or “medical imaging centers,” are facilities that specialize in obtaining various types of medical imaging, such as X-rays, ultrasounds, computed tomography (CT scans), and magnetic resonance imaging (MRI), to diagnose diseases. These centers are primarily staffed by radiologists and imaging technicians and play a vital role in providing diagnostic and imaging services in the field of medicine

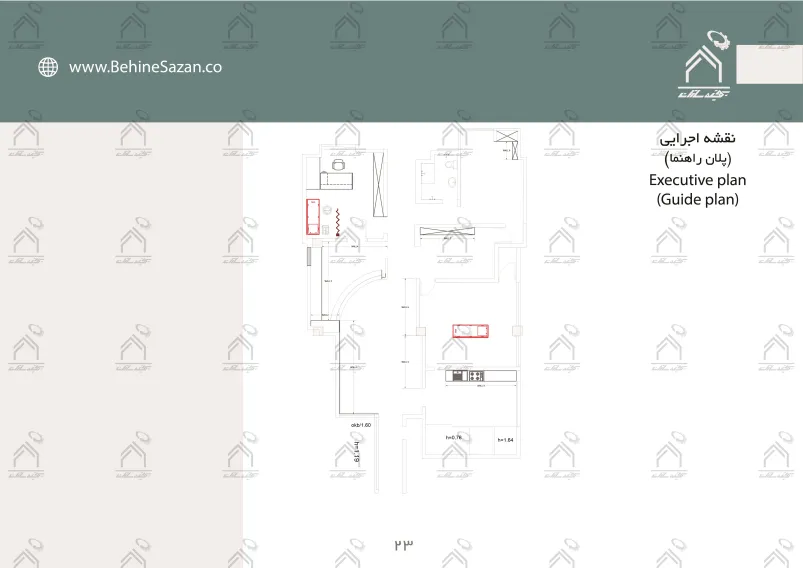

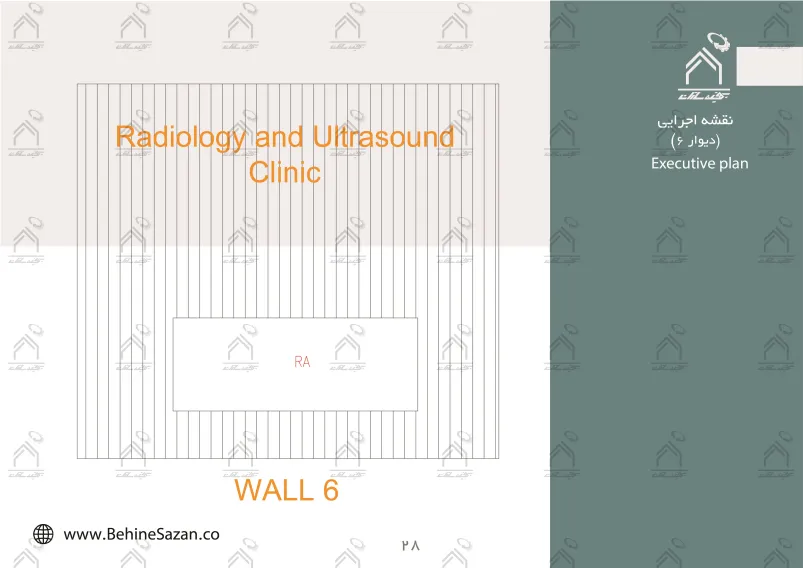

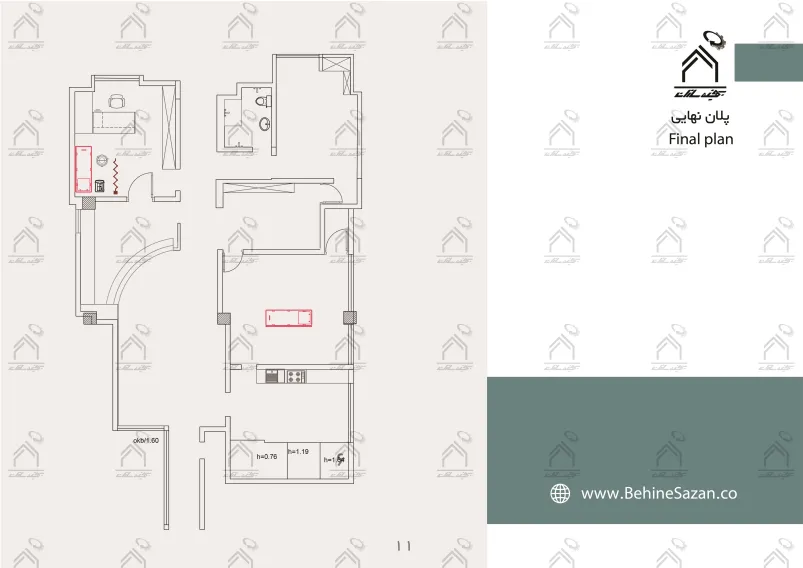

In this project, the client requested renovation and redesign for their current center. Initially, 2D plans were prepared, and after approval, 3D designs were created

Radiology Center Architecture Portfolio

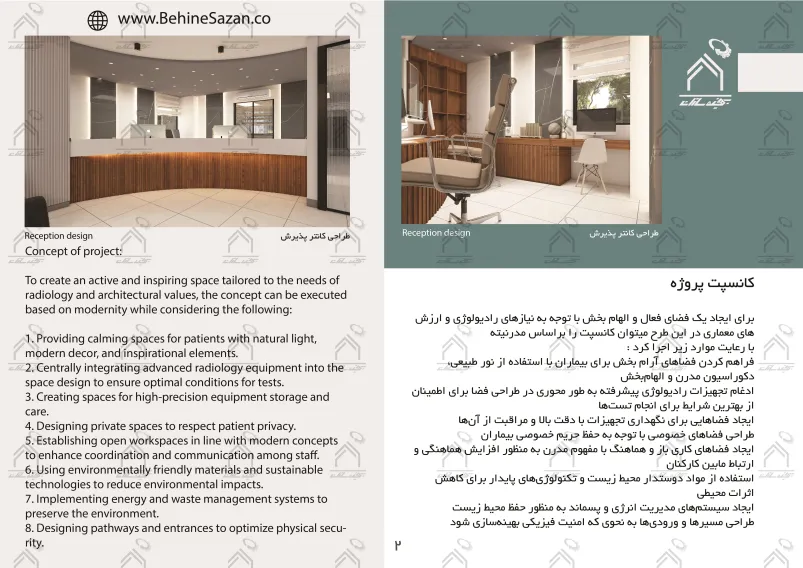

To create an active and inspiring space tailored to the needs of radiology and architectural values, the concept can be executed based on modernity while considering the following

Providing calming spaces for patients with natural light, modern decor, and inspirational elements1

 Centrally integrating advanced radiology equipment into the space design to ensure optimal conditions for tests

Creating spaces for high-precision equipment storage and care

 Designing private spaces to respect patient privacy

 Establishing open workspaces in line with modern concepts to enhance coordination and communication among staff

Using environmentally friendly materials and sustainable technologies to reduce environmental impacts

Implementing energy and waste management systems to preserve the environment

Designing pathways and entrances to optimize physical security

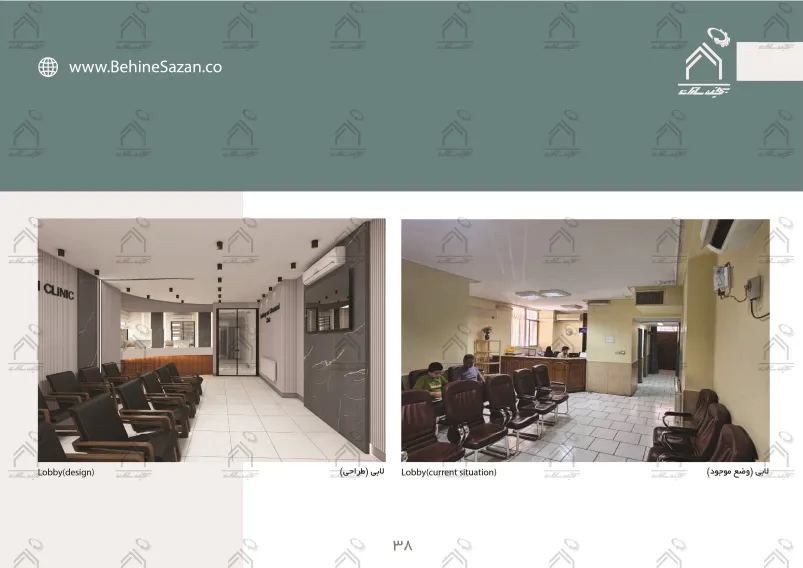

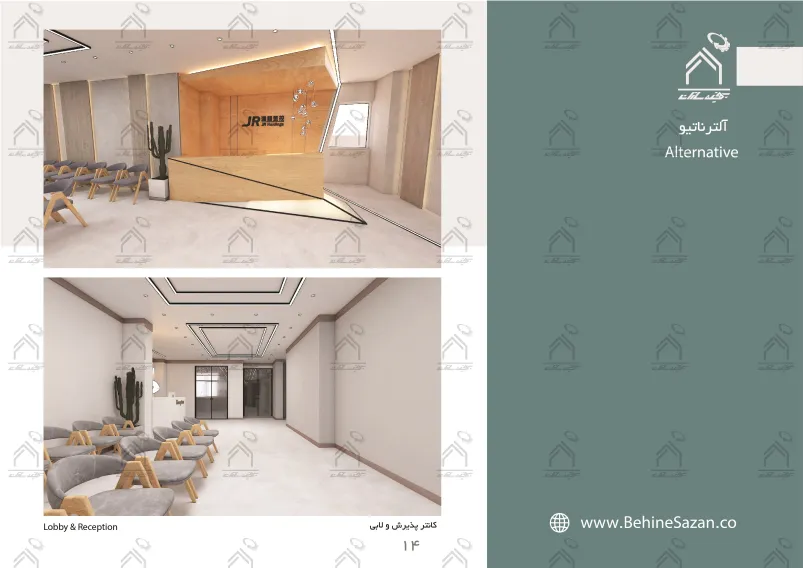

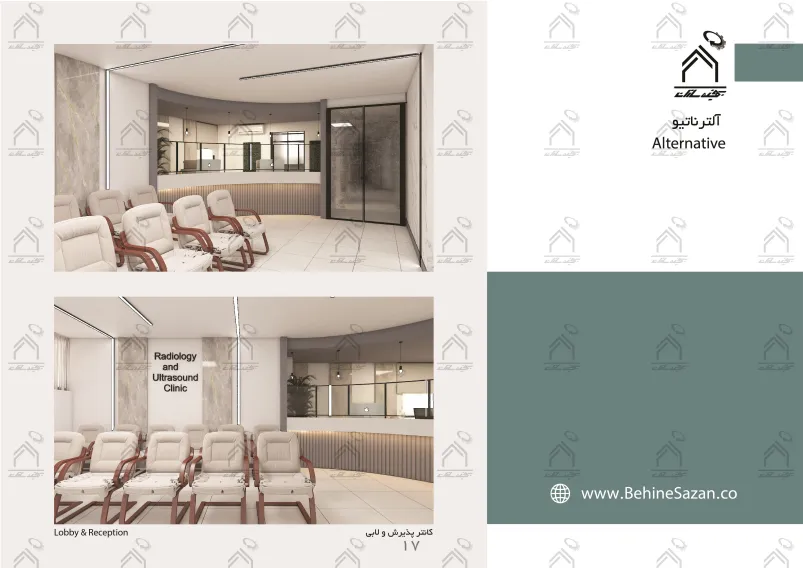

Radiology waiting room decoration portfolio

Radiology Center Interior Design Portfolio

Considering that visitors to clinics are individuals suffering from illness or related discomfort, the waiting room should be aesthetically pleasing while providing tranquility for the visitors

The dimensions of a radiology center are a minimum of 200 square meters. The minimum area required for a waiting room is approximately 25 square meters

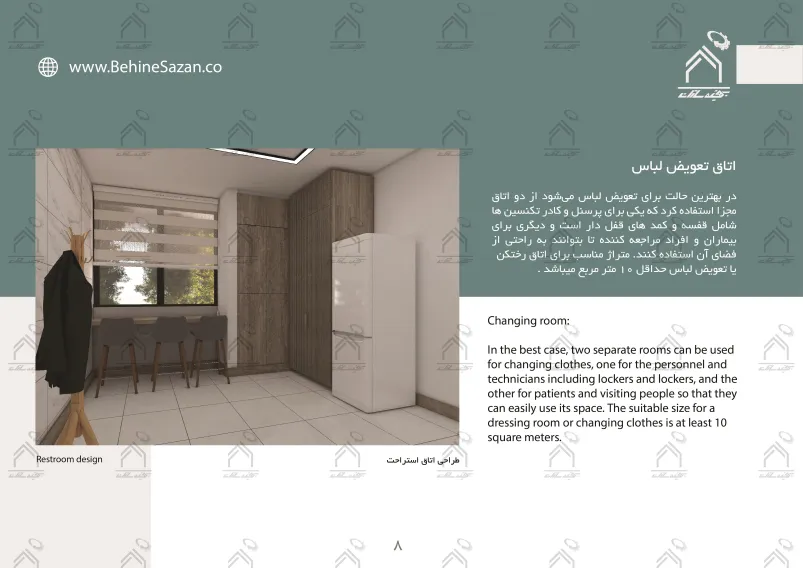

Radiology changing room portfolio

Ideally, there should be two separate rooms for changing, one for staff and technicians equipped with lockable shelves and closets, and the other for patients and visitors for easy use. The appropriate area for a changing room is a minimum of 10 square meters

Radiology and Radiology Imaging Room Portfolio

In the design of a radiology clinic, the imaging room should be located near the waiting and reception area to minimize patient travel. Essentially, all examination and imaging procedures of the body are conducted in this room with specialized equipment. Since the patient must lie on a dedicated imaging bed, ample space around the bed for patient comfort is essential. Since this space is filled with radio waves, it is necessary to shield the doors and walls with lead

Radiology Control Room Portfolio

The control room in radiography should be adjacent to the radiology room so that the technician can fully supervise the patient. A window is installed between the radiology room and the control room for better visibility, which should be completely transparent for the technician's clear view. Additionally, the glass should be made of materials resistant to X-rays. The design of a radiology clinic should provide sufficient space for both the section's technician and the patient. It is essential to consider that the space requirements for each room are different, and each room in a radiology center, depending on its equipment, requires between 10 to 30 square meters of empty space and a height of 2 to 3 meters for equipment placement

Best Radiology Design Portfolio

The location of the control room should allow the technician to observe the patient during imaging

 The control room should be able to monitor the patient both when the table is in a vertical and horizontal position

 The maximum space in a radiology clinic is used for equipment and supplies storage

 Partitioning is of paramount importance

 The radiology control room should be doorless

 Partitions and doors used in the radiology section should be radiation-resistant

محفظة تصميم لمرکز الأشعة

تُعرف مراكز الأشعة أيضًا باسم "عيادة التصوير" أو "مركز التصوير الطبي". تُستخدم هذه الأماكن لإجراء أنواع مختلفة من الصور الطبية الشعاعية مثل، الموجات فوق الصوتية، والتصوير المقطعي المحوسب (CT scan)، والتصوير بالرنين المغناطيسي (MRI) لتشخيص الأمراض. وهي مجهزة بشكل أساسي بأطباء متخصصين في الأشعة وفنيي التصوير وتلعب دورًا أساسيًا في تقديم الخدمات التشخيصية والتصويرية في العلوم الطبية.في هذا المشروع، طلب العميل إعادة بناء وتصميم المركز الحالي له. في البداية، تم إعداد خريطة ثنائية الأبعاد وبعد الموافقة عليها تم إعداد التصاميم ثلاثية الأبعاد.

محفظة هندسة لمرکز الأشعة

• لإنشاء مساحة فعالة وملهمة مع مراعاة احتياجات الأشعة وقيم الهندسة المعمارية، يمكن تنفيذ الفكرة على أساس الحداثة مع مراعاة النقاط التالية:
•  توفير مساحات مريحة للمرضى باستخدام الإضاءة الطبيعية، والديكور العصري والملهم.
• دمج معدات الأشعة المتقدمة بشكل محوري في تصميم الفضاء لضمان أفضل الظروف لإجراء الاختبارات.
• إنشاء مساحات لتخزين المعدات بدقة عالية والعناية بها.
• تصميم مساحات خاصة مع مراعاة الحفاظ على خصوصية المرضى.
•  إنشاء مساحات عمل مفتوحة ومتناسقة مع المفهوم العصري لزيادة التنسيق والتواصل بين الموظفين.
•  استخدام مواد صديقة للبيئة وتقنيات مستدامة لتقليل الآثار البيئية.
• إنشاء أنظمة إدارة الطاقة والنفايات للحفاظ على البيئة.
• تصميم المسارات والمداخل بطريقة تحسن من الأمن الجسدي.

أفضل محفظة تصميم للأشعة

1. يجب أن يكون موقع غرفة التحكم بحيث يمكن للفني رؤية المريض أثناء التصوير.

2. يجب أن تتمكن غرفة التحكم من رؤية المريض سواء كانت الطاولة في الوضع الرأسي أو الأفقي.

3. يتم استخدام أكبر مساحة في عيادة الأشعة لتخزين المعدات والأدوات.

4. يعتبر الامتثال لتقسيم الفضاء ذو أهمية كبيرة.

5. يجب أن تكون غرفة التحكم في الأشعة بدون باب.

6. يجب أن تكون الفواصل والأبواب المستخدمة في قسم الأشعة مضادة للإشعاع السيني.

محفظة التصميم الداخلي لمركز الأشعة

محفظة ديكورات غرفة انتظار الأشعة

نظرًا لأن زوار العيادات هم أشخاص يعانون من أمراض أو آلام، ينبغي أن تكون غرفة الانتظار مصممة بطريقة تجمع بين الجمال والهدوء للزوار. تبلغ مساحة مركز التصوير الطبي حوالي 200 متر مربع على الأقل، وتبلغ المساحة المخصصة لغرفة الانتظار حوالي 25 متر مربع على الأقل.

حقيبة غرفة تغيير الملابس للأشعة

يُفضل أن تحتوي غرفة تغيير الملابس على غرفتين منفصلتين: واحدة مخصصة للموظفين والفنيين تحتوي على خزائن وأدراج مقفلة، وأخرى مخصصة للمرضى والزوار ليستطيعوا استخدامها بكل راحة. المساحة المناسبة لغرفة تغيير الملابس أو غرفة الملابس تبلغ حوالي 10 متر مربع على الأقل

مجموعة أعمال غرفة الأشعة والتصوير الشعاعي

يجب أن تكون غرفة التصوير في تصميم عيادة الأشعة قريبة من مكان انتظار واستقبال المرضى حتى لا يضطر المريض لقطع مسافة طويلة. يتم إجراء جميع الفحوصات والتصوير لأجزاء الجسم في هذه الغرفة باستخدام الأجهزة الخاصة. نظرًا لأن المريض يجب أن يكون على طاولة التصوير الخاصة، فإن الفراغ حول الطاولة مهم جداً لراحة المريض. ولأن هذا المكان مليء بالأشعة الراديوية، يجب تغليف الأبواب والجدران بالرصاص.

محفظة غرفة التحكم في الأشعة

يجب أن تكون غرفة التحكم في التصوير الشعاعي بجانب غرفة الأشعة. بذلك يمكن للفني المسؤول مراقبة المريض بشكل كامل. يتم تثبيت نافذة بين غرفة الأشعة وغرفة التحكم، ويجب أن تكون هذه النافذة شفافة تمامًا للسماح برؤية أفضل للفني، كما يجب أن تكون مصنوعة من الرصاص ومواد مقاومة للأشعة الصادرة من غرفة الأشعة. يجب أن يكون تصميم عيادة الأشعة بحيث يوفر مساحة كافية للفني والمريض. يجب مراعاة أن المساحات المطلوبة لكل غرفة تختلف حسب الأجهزة الموجودة بداخلها، وتحتاج كل غرفة في مركز الأشعة إلى مساحة تتراوح بين 10 و30 متر مربع وارتفاع من 2 إ
